一、工作原理

(1)、根據電磁場理論，線圈是嚴格磁偶極子，當信號源供給交變電流時，它向外界輻

射出電磁場；鋼筋是一個電偶極子，它接收外界電場，從而產生大小沿鋼筋分布的感應電流。鋼筋的感應電流重新向外界輻射出電磁場(即二次場)，使原激勵線圈產生感生電動勢，從而使線圈的輸出電壓產生變化，鋼筋位置測定儀正是根據這一變化的來確定鋼筋所在的位置及其保護層厚度。而且在鋼筋的正上方時，線圈的輸出電壓受鋼筋所產生的二次磁場的應響最大。因此在測試中，探頭移動的過程中，可以自動鎖定這個受影響最大的點，即信號值最大的點。根據保護層厚度和信號之間的對應關系得出厚度值。

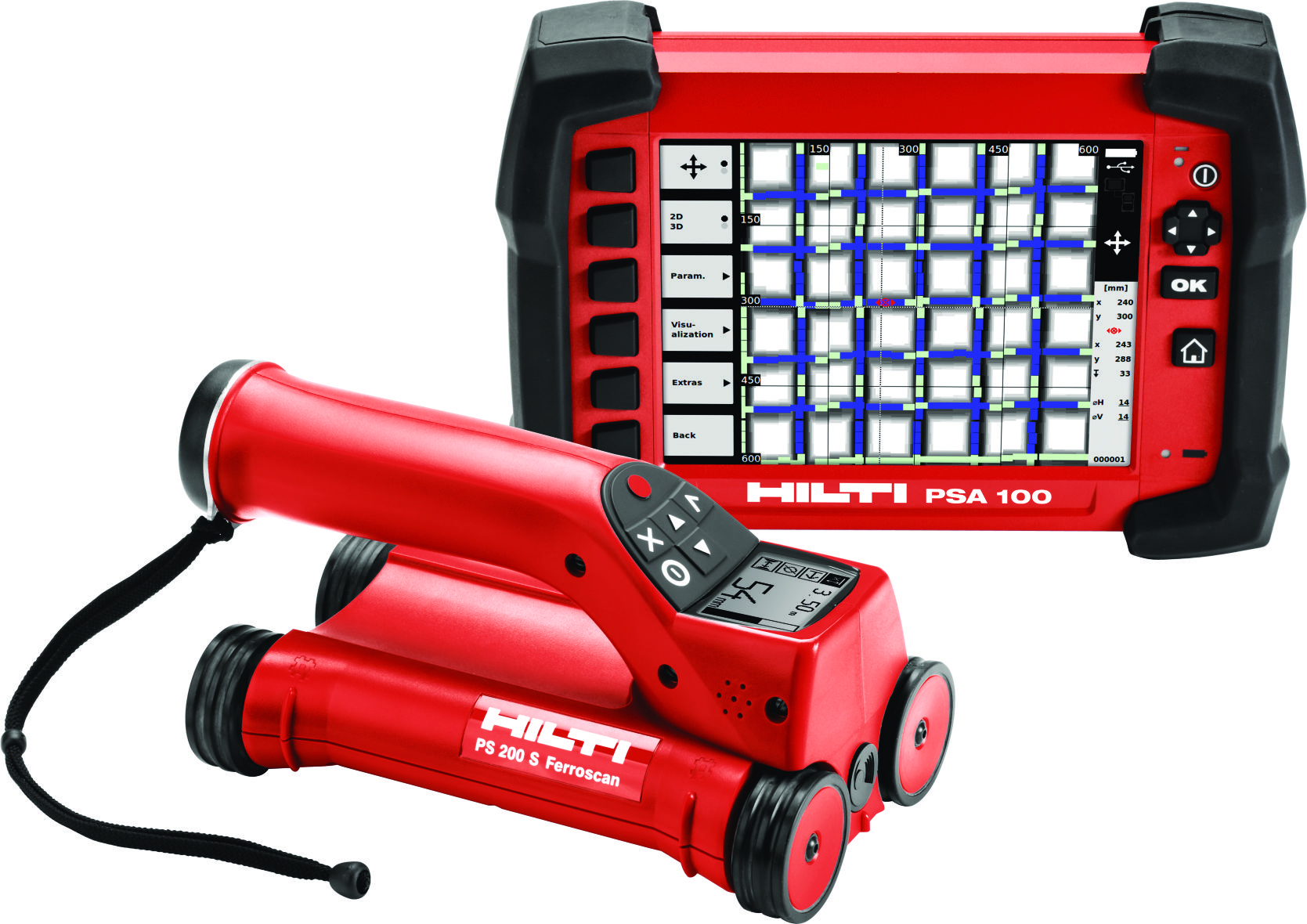

(2）、檢測儀由主機、探頭及信號線等組成，其中探頭具有發射和接收功能；主機具有處理數據和顯示功能。由檢測儀的探頭發射電磁信號，混凝土構件內的鋼筋產生二次感應磁場，被探頭中的接收器所接收，經主機進行數據處理后顯示鋼筋保護層厚度、鋼筋直徑和鋼筋間距。

二、使用簡介

1. 注意事項

(1)、不能對含有鐵磁性物質的混凝土進行檢測；
(2)、選擇適當?shù)臋z測面，檢測面應清潔、平整，并應避開金屬預埋件；

(3)、對于具有飾面層的結構及構件，應清除飾面層后在混凝土面上進行檢測；

2. 操作步驟

(1)、進行檢測前，對儀器進行預熱和調零；

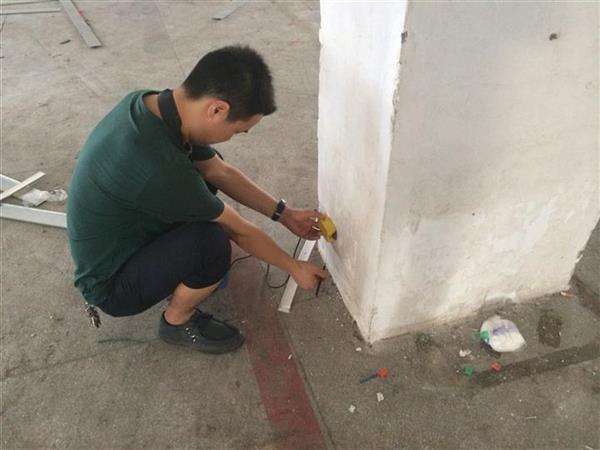

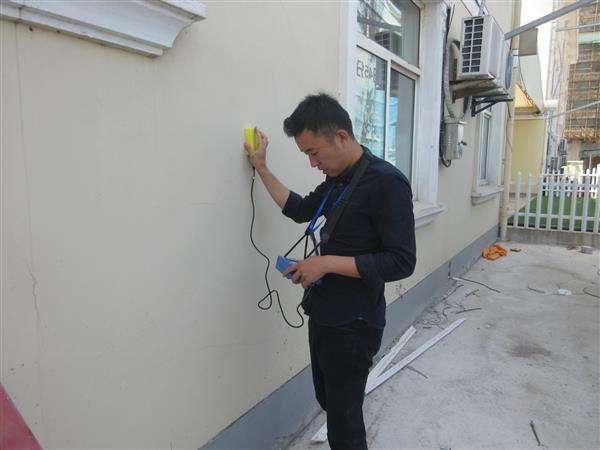

(2)、進行檢測時，探頭在檢測面上移動，直到儀器顯示的保護層厚度最小時，表示探

頭中心線與鋼筋軸線重合，在相應位置作好標記，并按上述步驟將相鄰的其他鋼筋位置逐

一標出；

(3)、設定好儀器量程范圍及鋼筋公稱直徑，沿被測鋼筋軸線選擇相鄰鋼筋影響較小的

位置，并避開鋼筋接頭和綁絲，讀取第一次檢測的混凝土保護層檢測值，在被測鋼筋的同一位置重復檢測一次，讀取第二次檢測的混凝土保護層厚度值，如同一處讀取輸出相差大于1mm時，應重新進行檢測；

(4)、對鋼筋進行進行定位后，在定位的標記上記錄儀器顯示的鋼筋公稱直徑。每根鋼

筋重復檢測兩次，第二次檢測時探頭應旋轉180°，每次讀數必須一致；
